Kali ini saya akan mencoba membuat grafik sinus dan cosinus di LaTeX untuk itu kita masuk ke Editor LaTeX editor yang saya gunakan adalah TeXmaker atau kalian dapat menggunakan versi Texstudio. Setelah muncul tampilan seperti ini:
Cara Mengganti Satuan (AXIS) Pada Koordinat Kartesian Menggunakan LaTeX Tikz
Kali ini saya akan mencoba membuat grafik sinus dan cosinus di LaTeX untuk itu kita masuk ke Editor LaTeX editor yang saya gunakan adalah TeXmaker atau kalian dapat menggunakan versi Texstudio. Setelah muncul tampilan seperti ini:
Kita membuat dokumen baru. Untuk
lebih mudahnya, kita klik Wizard >> pilih Quick Start, kita coba
menggunakan class article. Untuk kebutuhan grafik kita membutuhkan \usepackage
baru yaitu \usepackage{tikz} dan \usepackage{pgfplots}. Untuk mengefisienkan
tempat, kita selipkan di samping graphixcs.

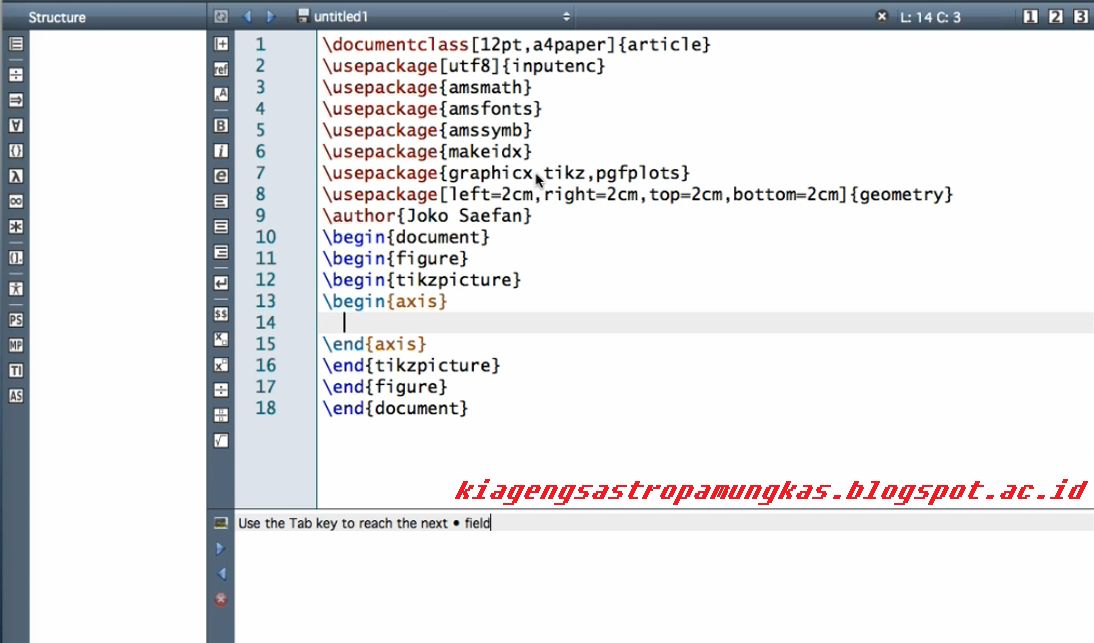

Seperti biasa, kita menulisnya diantara
\begin{document} dan \end{document}. Langsung saja kita tuliskan perintah
gambar yaitu \begin{figure} (pasangannya \end{figure}) lalu \begin{tikzpicture}
(pasangannya \end{tikzpicture})
Lalu untuk menggambar grafik yang
sesuai dengan koordinat kite perlu menuliskan \begin{axis} (berpasangan dengan
\end{axis})
Nah, untuk membuat grafik sin
kita tidak langsung menuliskan sin (x). Kita perlu menambahkan
\addplot{sin(deg(x))}; (sinus dengan sudut atau degree x) kemudian kita simpan
terlebih dahulu dengan membuatkan folder baru misalnya tikz, lalu nama filenya
juga tikz.Tex Coba saya jalankan:
Nah, grafiknya sudah muncul. Kita
juga perlu menambahkan sedikit hiasan misalkan sumbu x dan sumbu y nya dapat
kita atur dan kita berikan label lalu kita berikan juga titik-titik manual agar
tidak muncul angka otomatis dan sesuai dengan keinginan kita. Misalkan kita
tuliskan 0, pi, 2pi, dst. Kita dapat membuatnya dengan menambahi bebrapa
tulisan. Untuk menambahkan beberapa Label kita beri misalkan ukuran lebar dan
tingginya, nilai xmin|xmax dan ymin|ymax, serta label
[width=15cm,height=8cm,xmin=-2*pi, xmax=2*pi, xmax=2*pi, xlabel=$x$, ylabel $y$]

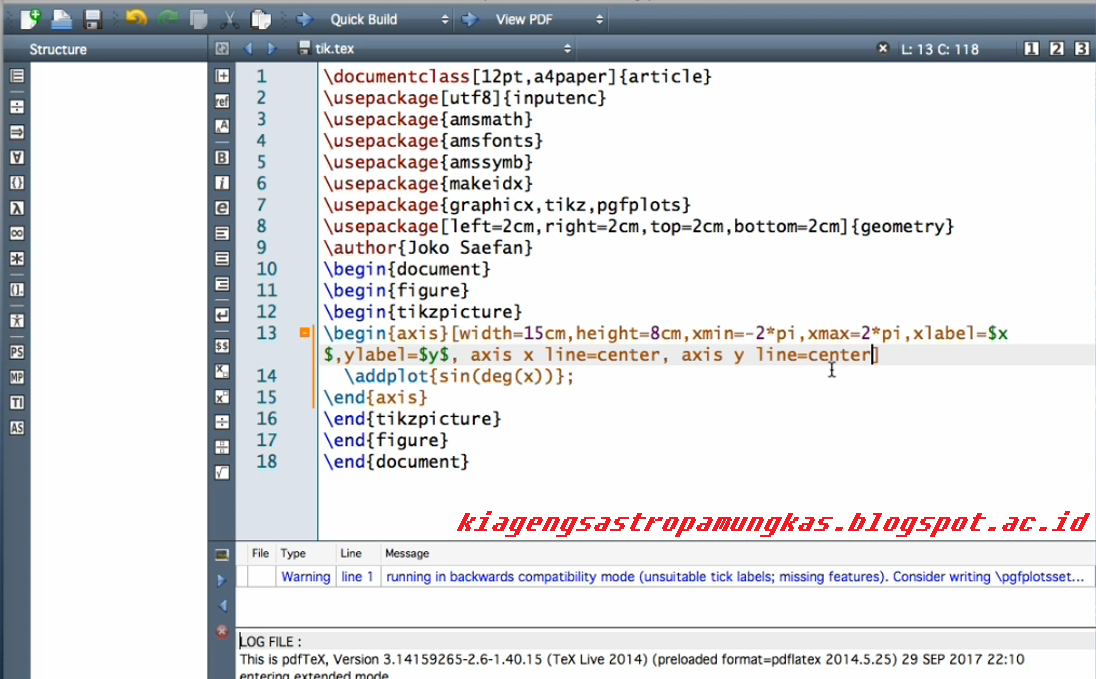

Lalu untuk menambahkan nilai x
ditengah kita berikan perintah axis x line=center, axis y line=center,
Nah, untuk membuat titik-titik
manual (ukuran) kita dapat memberikan perintah misalkan xtick={-6.28, -3.14, ...
,6.28} ] ( untuk melanjutkannya otomastis, dan kita berkan titik akhirnya
dibelakang ) ini adalah titik-titik yang akan dibuat. Kita juga dapat
menambahkan labelnya, dengan xticklabels={$-2\pi$,$-\pi$,$0$,$\pi$,$2\pi$} ]
(kita tuliskan semua satuan yang pengen kita berikan )
Lalu kita dapat memberikan
ornamen pada garisnya misalnya kita beri warna merah lalu grafiknya kita beri
domain misal dari -2*pi sampai 2*pi .
Kemudian kita jalankan, maka akan
muncul grafik seperti berikut:
Gambarnya agak patah-patah ya..
hehe. Kita dapat membuatnya lebih halus dengan menulisi smoth. Atau kita dapat
menambahkan grafik cos, misalkan kita tandai dengan warna hijau (kita ganti
fungsi menjadi cos).
Kita coba cek, Running
Nah, sudah sepreti yang saya
inginkan bahwa grafik sin dan cos ini muncul.
Beberapa ornamen lain dapat kita berikan juga, ditunggu saja di kiriman yang selanjutnya.
silakan bisa dipraktikan. Apabila mengalami kesulitan, anda dapatmenuliskannya di komentar ya..
Kode Script tersedia di bawah :
